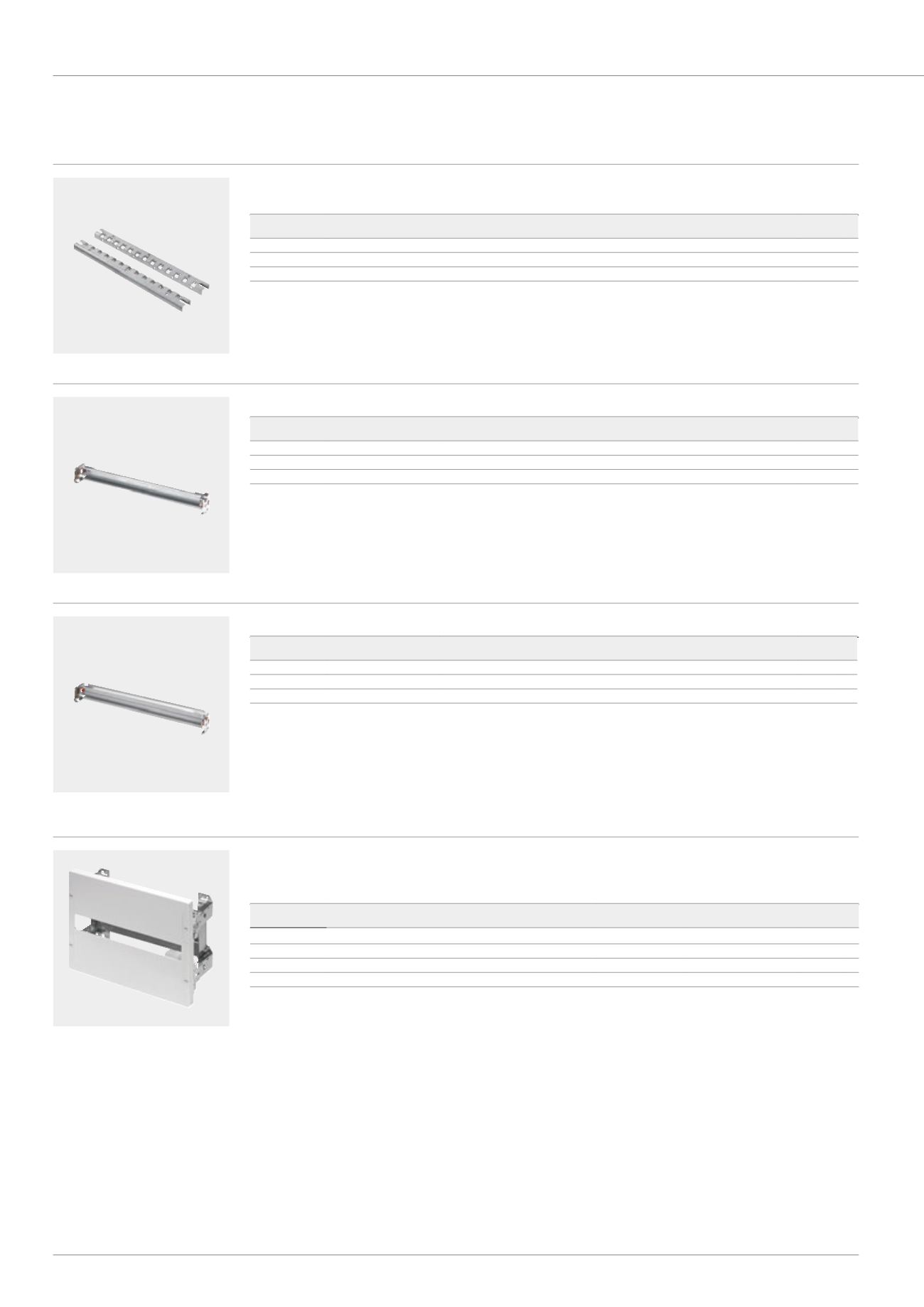

Серия 68 ASC
122
Building > Монтажное оборудование > Комбинированные щитки IEC 309 > Серия 68 ASC
КОМПЛЕКТ ДЛЯ БЫСТРОГО МОНТАЖА АППАРАТОВ В ЛИТЫХ КОРПУСАХ И ВЫКЛЮЧАТЕЛЕЙ-
РАЗЪЕДИНИТЕЛЕЙ НА СТОЙКАХ:
ЛИЦЕВАЯ ПАНЕЛЬ, DIN-РЕЙКА, МОНТАЖНЫЕ АКСЕССУАРЫ - ЦВЕТ СЕРЫЙ RAL 7035
Артикул
Тип авт. выкл.
MTX
Тип
ВДТ
Для щитков
шириной (мм)
Упаковка
Монтаж устройства: Панель, DIN-рейка
GW 46 570 F
MTX 160c - MTX 160 - MTX 250
Диф. блок
405
1
GW 46 571 F
MTX 160c - MTX 160 - MTX 250
Диф. блок
515
1
GW 46 572 F
MTX 160c - MTX 160 - MTX 250
Диф. блок
585
1
ХАРАКТЕРИСТИКИ:
лицевые панели с окном под модульные аппараты (В=45 мм); захватами и пломбируемыми винтами 1/4 оборота. Устанавливаются на стойки.
Для вертикально устанавливаемых аппаратов. Безгалогенный материал.
КОМПЛЕКТПОСТАВКИ:
крепёжные принадлежности.
ПРИМЕЧАНИЯ:
аппараты серий MTX 160c и MTX 160 (3П и 4П) устанавливаются на DIN-рейку с использованием набора GWD8261.
аппараты серий MTX 250 (3П и 4П) устанавливаются с использованием набора GWD8262.
Соединение аппаратов в литых корпусах MTX и соответствующих дифференциальных блоков на DIN-рейке требует специальных принадлежностей, информацию о которых можно
найти в соответствующем разделе каталога DIN.
Рекомендуется всегда устанавливать сплошную панель над лицевой панелью, закрывающей аппараты в литых корпусах/выключатели-разъединители, для сохранности
подключаемых кабелей при вводе снизу.
Выключатели-разъединители MSS не могут устанавливаться рядом с аппаратами в литых корпусах MTX на одинарную DIN-рейку из набора, поскольку они имеют разную глубину
Пиковое значение тока короткого замыкания для выключателя НЕ ДОЛЖНО превышать 17кА.
Предполагаемое значение тока короткого замыкания на вводе в щиток НЕ ДОЛЖНО превышать 10кА.
GW 46 570 F
СТОЙКИ ДЛЯ МОНТАЖА АКСЕССУАРОВ FAST&EASY QUICK ДЛЯ МОДУЛЬНЫХ АППАРАТОВ, АППАРАТОВ В
ЛИТЫХ КОРПУСАХ, ВЫКЛЮЧАТЕЛЕЙ-РАЗЪЕДИНИТЕЛЕЙ
Артикул
Для щитков
ШxВ (мм)
Упаковка
GW 46 436 F
405x500
1/10
GW 46 437 F
405x650/515x650
1/10
GW 46 438 F
585x800
1/10
НАЗНАЧЕНИЕ
: позволяют собирать шасси, используя лицевые панели и/или DIN-рейки, перфорированные или сплошные монтажные платы с высотой 1 или 2 модуля, а также
комплекты для установки аппаратов в литых корпусах.
GW 46 436F
DIN-РЕЙКИ БЫСТРОГО МОНТАЖА FAST&EASY QUICK
Артикул
Макс. кол-во
DIN-модулей
Для щитков
шириной (мм)
Упаковка
GW 46 431 F
18
405
1/10
GW 46 432 F
24
515
1/10
GW 46 433 F
28
585
1/10
КОМПЛЕКТПОСТАВКИ:
принадлежности для установки лицевых панелей.
ПРИМЕЧАНИЯ:
для использования DIN-реек без соответствующей лицевой панели используйте комплект GW46524F.
Для сохранения минимальной степени защиты в щитках при отрытой двери, используйте внутреннюю дверь.
GW 46 433F
ДВОЙНЫЕ DIN-РЕЙКИ БЫСТРОГО МОНТАЖА FAST&EASY QUICK
Артикул
Макс. кол-во
DIN-модулей
Для щитков
шириной (мм)
Упаковка
GW 46 531 F
18
405
1/10
GW 46 532 F
24
515
1/10
GW 46 533 F
28
585
1/10
НАЗНАЧЕНИЕ:
подходит для использования с системой быстрого подключения GWFIX 100.
КОМПЛЕКТПОСТАВКИ:
принадлежности для установки лицевых панелей.
ПРИМЕЧАНИЯ:
использование двойных DIN-реек позволяет не использовать вертикальный кабель-канал.
для использования DIN-реек без соответствующей лицевой панели используйте комплект GW46524F.
Для сохранения минимальной степени защиты в щитках при отрытой двери, используйте внутреннюю дверь.
GW 46 531F
