Серия 68 ASC
120
Building > Монтажное оборудование > Комбинированные щитки IEC 309 > Серия 68 ASC

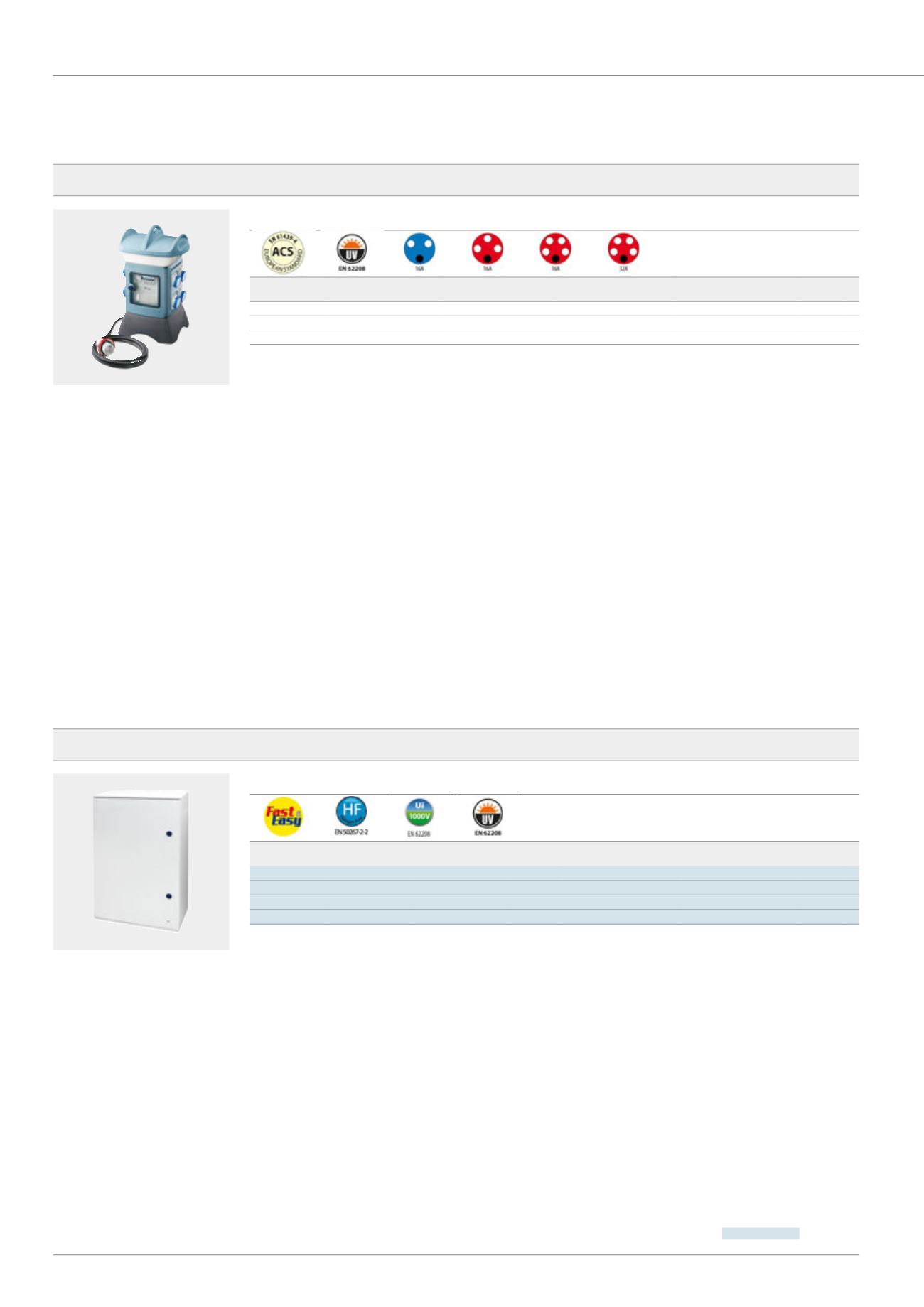

68 Q-MC - СЕРВИСНЫЕ КОЛОНКИ В СБОРЕ
Q-MC 16T КОЛОНКИ КОМПАКТНЫЕ
QMC 16 T ACS КОЛОНКИ ДВУСТОРОННИЕ В СБОРЕ - IP56
Артикул
Розетка 2К+З
16A - IEC 309
Розетка 3К+З
16A - IEC 309
Розетка 3К+Н+З
16A - IEC 309
Розетка 3К+Н+З
32A - IEC 309
Упаковка
GW 68 881 A
7
1
GW 68 883 A
4
1
1
1
1
GW 68 884 A
2
1
2
1
ЗАЩИТА:
GW68881A:
Щиток на In: 25A;
Главный ВДТ 4П 40А 30мА тип AC
6 MCB - серия MTC 2П 230В 16А Тип C 6кА
GW68883A:
Щиток на In: 40A;
Главный MCB 4П 50А 10кА тип C;
Главный ВДТ 4П 63А 30мА тип AC
2 MCB - серия MTC 2П 230В 16А Тип C 6кА для 4 розеток 2К+З 16А 230В без блокировки
1 MCB - серия MTC 4П 400В 16А Тип C 6кА для 1 розетки 3К+Н+З 16А 400В и 3К+З 16А 400В без блокировки
1 MCB - серия MTC 4П 400В 32А Тип C 6кА для 1 розетки 3К+Н+З 32А 400В без блокировки
GW68884A:
Щиток на In: 40A;
Главный MCB 4П 50А 10кА тип C;
Главный ВДТ 4П 63А 30мА тип AC
1 MCB - серия MTC 2П 230В 16А Тип C 6кА для 2 розеток 2К+З 16А 230В без блокировки
1 MCB - серия MTC 3П 400В 16А Тип C 6кА для 1 розетки 3К+З 16А 400В без блокировки
1 MCB - серия MTC 4П 400В 16А Тип C 6кА для 1 розетки 3К+Н+З 16А 400В без блокировки
1 MCB - серия MTC 4П 400В 32А Тип C 6кА для 1 розетки 3К+Н+З 32А 400В без блокировки
КОМПЛЕКТПОСТАВКИ:
вилка IEC 309 3К+Н+З 32А для GW68881, 3К+Н+З 63 A для GW68883 и GW68884
кабель 5м тип H07RN-F сечение 5x10мм² для подключения GW68883 и GW68884. кабель 5м тип H07RN-F сечение 5x10мм² для подключения тревожной кнопки GW68881; тревожная
кнопка.
ХАРАКТЕРИСТИКИ:
зажим для кабеля, нержавеющая сталь; щиток с откидывающейся дверцей, может быть оснащён замком.
ПРИМЕЧАНИЕ:
Продукты будут поставляться в новом исполнении, как на рисунке, только когда предыдущая модель будет распродана.
GW 68 881 A
ACS ОСНОВНЫЕ ЭЛЕМЕНТЫ СИСТЕМЫ
46 QP - ВЛАГОЗАЩИЩЁННЫЕ ЩИТКИ ИЗ ПОЛИЭСТЕРА - IP66
ВЛАГОЗАЩИЩЁННЫЕ ЩИТКИ ИЗ ПОЛИЭСТЕРАWITH СПЛОШНАЯ ДВЕРЬ FITTEDWITH LOCK - СЕРЫЙ RAL 7035
Артикул
Ном. Размер
ШxВxГ (мм)
Макс. кол-во
DIN-модулей
Кол-во
замков
Рассеиваемая
мощность А (Вт)
Рассеиваемая
мощность В (Вт)
Упаковка
GW 46 003 F
j
405x500x200
54 (3x18)
2
95
53
1
GW 46 004 F
j
405x650x200
72 (4x18)
2
118
81
1
GW 46 005 F
j
515x650x250
96 (4x24)
2
126
106
1
GW 46 006 F
j
585x800x300
140 (28x5)
2
205
146
1
ХАРАКТЕРИСТИКИ:
коробки оборудованы слотами со втулками для быстрой сборки. Двери имеют разметку для монтажа оборудования. В щитки GW46002 - GW46006 возможно
установить лицевые панели (высотой 1 или 2 модуля) прямо на специальные места на боковых стенках; для щитка GW46007 используйте стойки GW46439F.
Ударопрочность: IK10 в соответствии с EN 62262.
КОМПЛЕКТПОСТАВКИ:
4 реверсивных кронштейна с винтами для установки монтажной платы или стоек для модульных аппаратов.
ПРИМЕЧАНИЯ:
рассеиваемая мощность рассчитана в соответствии с CEI 23-49.
Рассеиваемая мощность А (Вт): для щитков с установленной соответствующей монтажной платой.
Рассеиваемая мощность В (Вт): для щитков с установленной соответствующей лицевой панелью для модульного оборудования.
технические характеристики соответствуют только вертикальной установке.
Для фотоэлектрических установок используйте кронштейны для установки щитков на поверхности или набор суппортов для монтажа на стойках-опорах.
Для обеспечения дополнительной изоляции и заявленной степени IP в случае непрямой установки щитка на стену используйте стальные кронштейны GW46446 и GW46451.
Для обеспечения дополнительной изоляции и заявленной степени IP в случае прямой установки щитка на стену с перфорацией основания используйте комплект арт. GW46526.
Номинальные размеры ШхВхГ в таблице сверху относятся к внешним габаритам щитка.
Действительные габариты ШхВхГ указаны в техническом описании к продукту, которое можно найти на профессиональном web-сайте GEWISS.
Необходимо использовать ПО GWEnergy для сертификации в соответствием со стандартом ACS и конструкторским стандартом GEWISS.
GW 46 004 F
НОВИНКА
