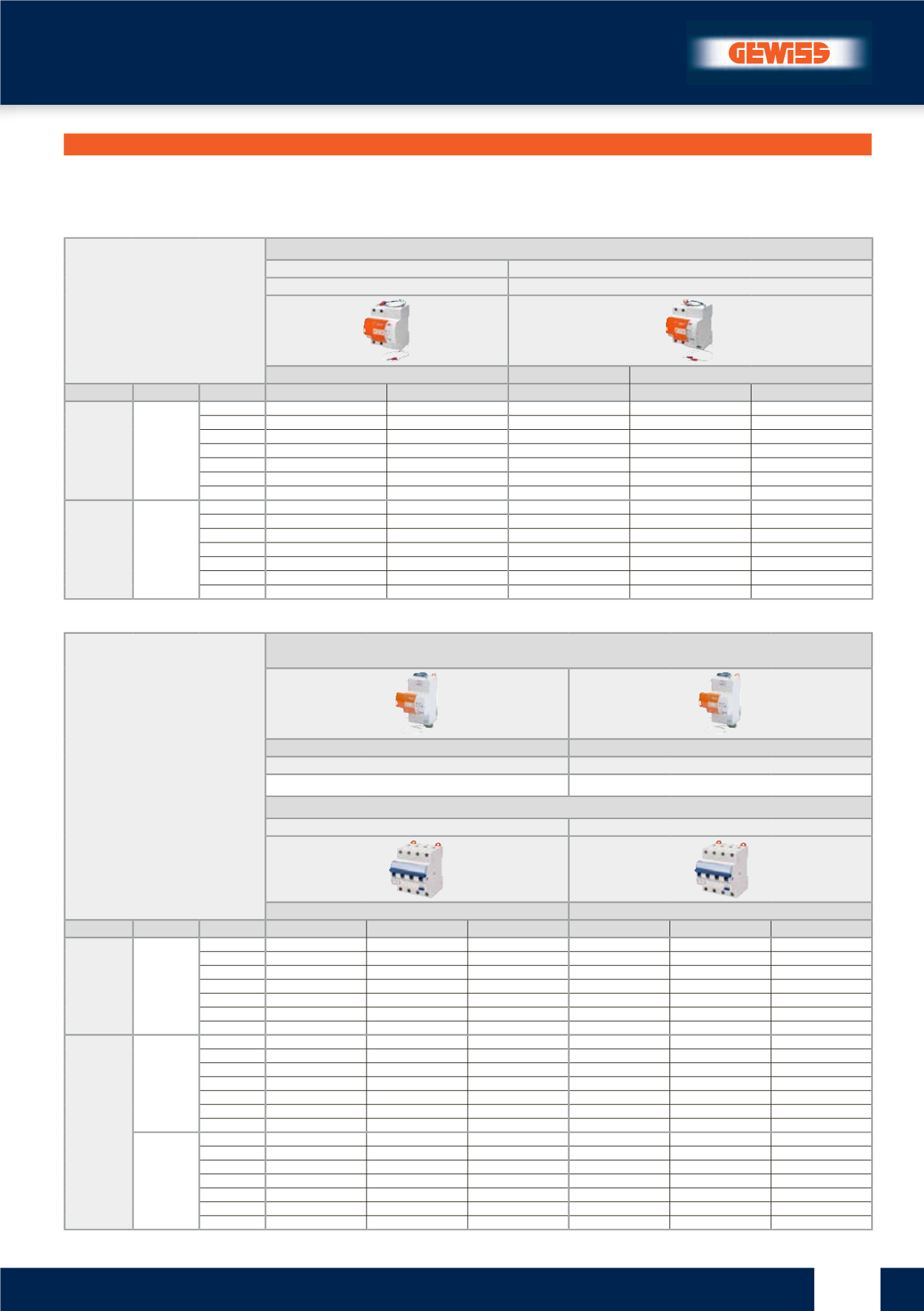

SUSTAVI ZA ZAŠTITU

9 / 48

9
Automatske zaštitne sklopke s preventivnom kontrolom izolacije i kratkog spoja.
RESTART RM
SKLOPKE S KOMPAKTNIMMAGNETOTERMIČKIM DIFERENCIJALNIM PREKIDAČIMA MDC
2 pola 2 pola - Verzija PRO
4 mod. 4 mod.
I n = 30 mA I n = 30 mA I n = 300 mA
Icn (A) Krivulja In (A) Tip A Tip A[IR] Tip A Tip A Tip A[S]
4500 C
6 GW 94 225 R - - - -
10 GW 94 226 R - - - -
13 GW 94 231 R - - - -
16 GW 94 227 R - - - -
20 GW 94 228 R - - - -
25 GW 94 229 R - - - -
32 GW 94 230 R - - - -
6000 C
6 GW 94 325 R GW 95 805 R GW 94 325 P GW 94 335 P -
10 GW 94 326 R GW 95 806 R GW 94 326 P GW 94 336 P -
13 GW 94 331 R GW 95 811 R GW 94 331 P - -
16 GW 94 327 R GW 95 807 R GW 94 327 P GW 94 337 P GW 95 847 P
20 GW 94 328 R GW 95 808 R GW 94 328 P GW 94 338 P GW 95 848 P
25 GW 94 329 R GW 95 809 R GW 94 329 P GW 94 339 P GW 95 849 P
32 GW 94 330 R GW 95 810 R GW 94 330 P GW 94 340 P GW 95 850 P
NAPOMENA: za ispravan rad zaštitna sklopka mora imati napajanje od 230 V AC faza-nula.
Vodič za izbor
SKLOPKE KOJE SE SPAJAJU S KOMPAKTNIM MAGNETOTERMIČKIM DIFERENCIJALNIM
PREKIDAČIMA S 4 POLA VERZIJA PRO
GW 90 986 GW 90 988
3 mod. 3 mod.
+ +
MAGNETOTERMIČKI DIFERENCIJALNI PREKIDAČ MDC 4P
4 mod. 4 mod.
I n = 30 mA I n = 300 mA
Icn (A) Krivulja In (A) Tip AC Tip A Tip A[IR] Tip AC Tip A Tip A[S]
4500 C
6 GW 94 065 GW 94 265 - GW 94 075 GW 94 275 -
10 GW 94 066 GW 94 266 - GW 94 076 GW 94 276 -
13 GW 94 071 GW 94 271 - - - -
16 GW 94 067 GW 94 267 - GW 94 077 GW 94 277 -
20 GW 94 068 GW 94 268 - GW 94 078 GW 94 278 -
25 GW 94 069 GW 94 269 - GW 94 079 GW 94 279 -
32 GW 94 070 GW 94 270 - GW 94 080 GW 94 280 -
6000
C
6 GW 94 165 GW 94 365 GW 95 815 GW 94 175 GW 94 375 -
10 GW 94 166 GW 94 366 GW 95 816 GW 94 176 GW 94 376 -
13 GW 94 171 GW 94 371 GW 95 821 - - -
16 GW 94 167 GW 94 367 GW 95 817 GW 94 177 GW 94 377 GW 95 857
20 GW 94 168 GW 94 368 GW 95 818 GW 94 178 GW 94 378 GW 95 858
25 GW 94 169 GW 94 369 GW 95 819 GW 94 179 GW 94 379 GW 95 859
32 GW 94 170 GW 94 370 GW 95 820 GW 94 180 GW 94 380 GW 95 860
B
6 - GW 95 165 - - GW 95 175 -
10 - GW 95 166 - - GW 95 176 -
13 - GW 95 171 - - - -
16 - GW 95 167 - - GW 95 177 -
20 - GW 95 168 - - GW 95 178 -
25 - GW 95 169 - - GW 95 179 -
32 - GW 95 170 - - GW 95 180 -
NAPOMENA: mogu se spajati i s magnetotermičkim diferencijalnim prekidačima 1P+N i 2 pola (MDC 1P+N i 2P).
Za ispravan rad zaštitna sklopka mora imati napajanje od 230 V AC faza-nula.
