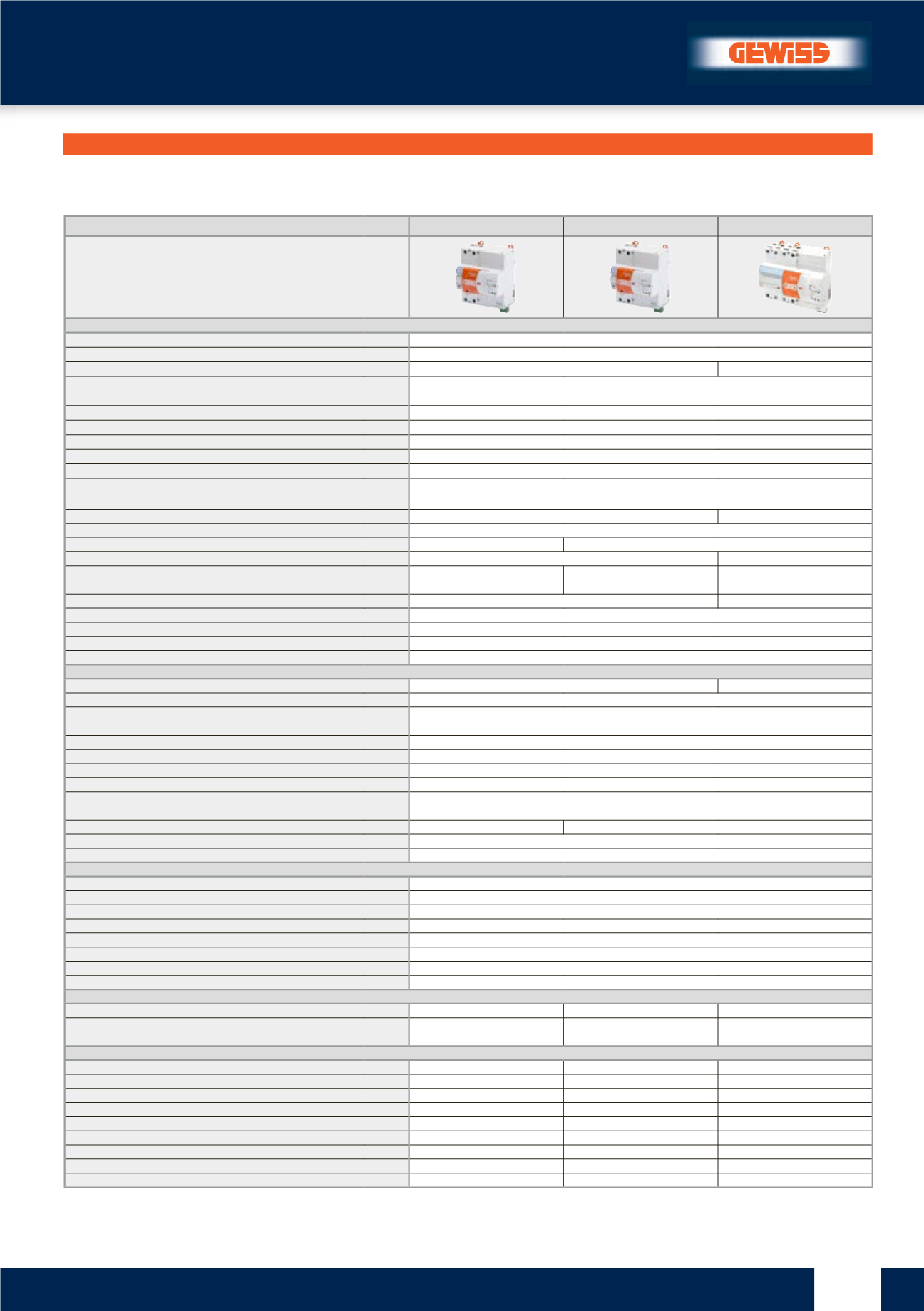

RESTART S AUTOTESTOM
(1)
Napajanje 230V faza-nula
(2)
Kada nema kvara na uređaju
(3)
Srednja dnevna temperatura ≤ +35°C
(4)
Postavljanjem modaliteta NC+impuls, pomoćni kontakt komutira 100 ms do kraja svakog pozitivno izvršenog ciklusa Autotesta.
TIP
RESTART S AUTOTESTOM 2P RESTART S AUTOTESTOM PRO 2P RESTART S AUTOTESTOM PRO 4P
Električna svojstva
Važeće norme:
EN 50557, EN 61008-1
Distribucijski sustav:
TT - TN
Nazivni napon uporabe (Ue):
(V)
230 a.c.
(1)
400 a.c.
Minimalni radni napon (Ue min):
(V)
85% Ue
Maksimalni radni napon (Ue max):
(V)
110% Ue
Nazivni izolacijski napon (Ui):
(V)
500
Ispitni napon dielektrične čvrstoće prema masi:
(V)
2500 a.c. u 1 minuti
Nazivni impulsni podnosivi napon (Uimp):
(kV)
4
Nazivna frekvencija:
(Hz)
50
Nazivna prekidna moć i zatvaranje diferencijala (I m):
(A)
630
Struja kratkog spoja uvjetovana nazivnim
diferencijalom s osiguračem (I c):
(A)
10000 (gL 63 A) za In = 25 - 40 A
10000 (gL 80 A) za In = 63 A
Broj polova:
2
4
Tip povezane diferencijalne sklopke:
A[IR]
Nazivna struja (In):
(A)
25 - 40
25 - 40 - 63
Nazivna struja diferencijala intervencije (I n):
(mA)
30
30 - 300
Nazivni otpor prema zemlji neoperativni (Rdo):
(k )
20
8
8 (30 mA) - 2,5 (300 mA)
Nazivni otpor prema zemlji radni (Rd):
(k )
70
16
16 (30 mA) - 5 (300 mA)
Gubitak snage u In:
(W)
2,2 (25 A) - 5,4 (40 A) - 6,2 (63 A)
3,5 (25 A) - 6 (40 A) - 12 (63 A)
Utrošak snage na prazno:
(VA)
4 (cosφ = 0,2)
Utrošak snage u fazi ponovnog uključenja:
(VA)
41 (cosφ = 0,5)
Komanda za ponovno zatvaranje:
automatska
Napajanje:
odozgo
Mehanička svojstva
Širina u DIN modulima:
5
7
Vrijeme ponovnog zatvaranja:
(s)
10
Trajanje ciklusa Autotest:
(s)
7
Maksimalna frekvencija razdvajanja:
(man/h)
30
Maksimalni broj mehaničkih razdvajanja:
4000
Maksimalni broj uzastopnih automatskih ponovnih zatvaranja
(2)
:
3
Vrijeme resetiranja brojača uzastopnih automatskih ponovnih zatvaranja:
(s)
60
Dio spojnica prekidača:
(mm
2
)
≤ 35 fleksibilni kabel - ≤ 35 čvrsti kabel
Nazivni zatezni moment:
(Nm)
2
Stupanj zaštite:
IP20 (spojnice) - IP40 (prednji dio)
Temperatura uporabe:
(°C)
-25 +40
-25 +60
(3)
Temperatura skladištenja:
(°C)
-40 +70
Tropikalizacija:
55 °C - UR 95%
Svojstva pomoćnog kontakta
Tip kontakta:
Photomos
Radni napon:
(V)
5 ÷ 230 a.c. / d.c.
Radna struja:
(mA)
0,6 (min) - 100 cosφ = 1 (max)
Radna frekvencija:
(Hz)
50
Kategorija uporabe:
AC12
Modalitet rada:
NA / NC / NC + impuls
(4)
Dio spojnica:
(mm
2
)
≤ 2,5
Nazivni zatezni moment:
(Nm)
0,4
Funkcija
A
UTOTEST
Automatsko i periodično ispitivanje diferencijala:
•
•
•
Svjetlosna signalizacija da je autotest u tijeku:
•
•
•
Svjetlosna signalizacija za eventualne pogreške na sklopki:
•
•
•
Funkcija
R
E
S
TART
Automatsko ponovno zatvaranje za nepravovremeno izbacivanje:
•
•
•
Provjera prisutnosti kvarova na zemlji:
•
•
•
Kontinuirana provjera uređaja:
•
•
Blokada ponovnog zatvaranja u slučaju kvara:
•
•
•
Signalizacija ponovnog zatvaranja u tijeku:
•
•
•
Signalizacija kvara:
•
•
•
Postavljanje/isključivanje funkcije
R
E
S
TART
:
•
•
•
Operativno stanje pomoćnog kontakta za daljinski rad:
•
•
•
Unutarnja električna zaštita:
PTC
PTC
PTC
Tehnički podaci
