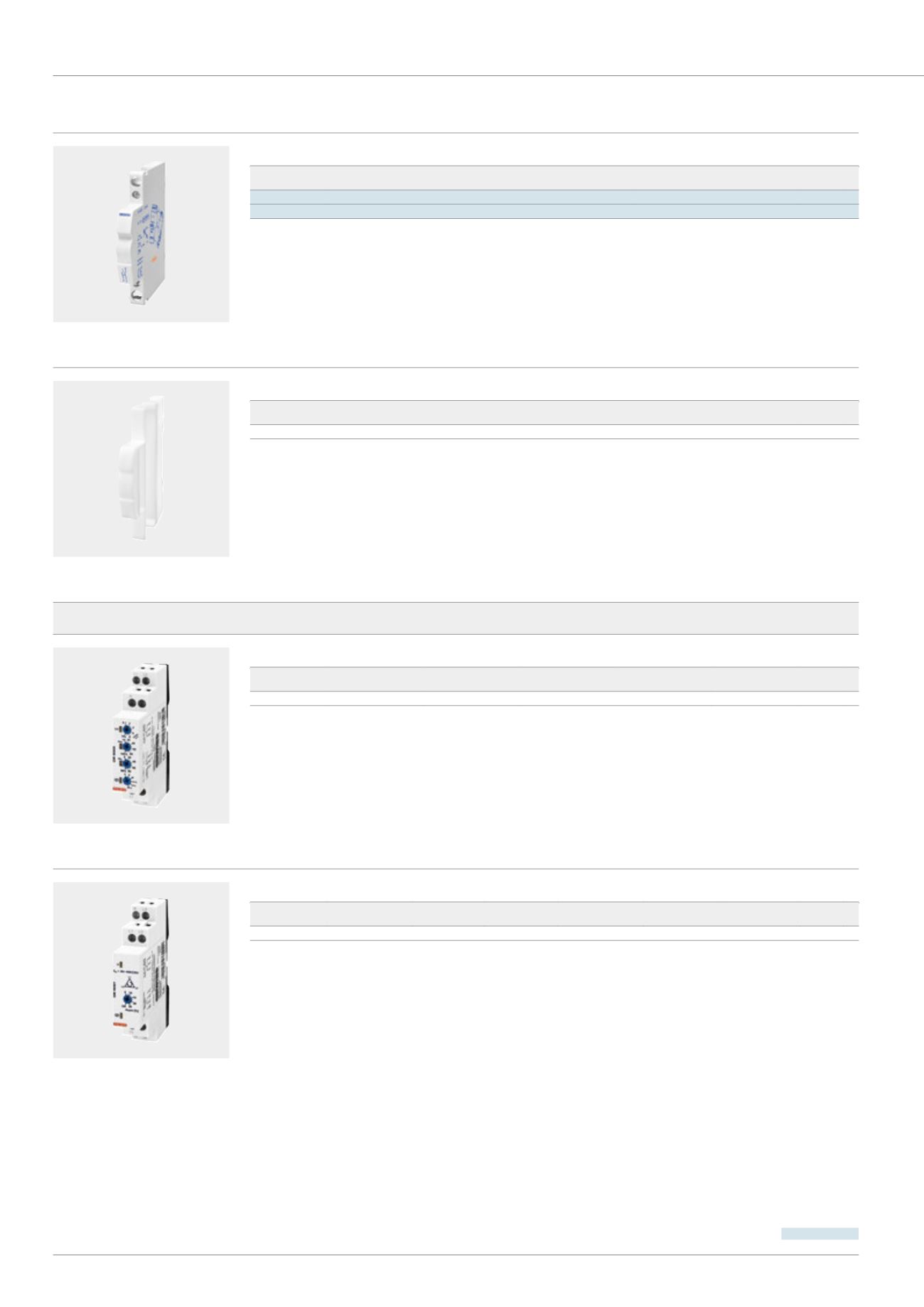

Серия 90 AM
84
Power > Энергоснабжение > Модульные устройства > Серия 90 AM
ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ
Артикул
Функции
Макс. кол-во
DIN-модулей
Упаковка
GW D6 671
Центральное управление
0.5
1/20
GW D6 672
Групповое управление
0.5
1/20
ПРИМЕЧАНИЕ: Невозможно использовать аксессуары с катушкой постоянного тока
.
НАЗНАЧЕНИЕ:
- GWD6671:
используется для централизованного управления
,
позволяя одновременно переключать
2
и более реле в положение
ON
или
OFF,
вне зависимости от
положения их контактов
.
Для реализации этой функции необходимо подключить этот аксессуар к каждому реле
.
- GWD6672:
используется для одновременного управления
2
или более
группами централизованных реле из одной точки
.
Для реализации этой функции необходимо
подключить этот аксессуар к каждой
группе централизованных реле
.
ПРИМЕР: Возможно реализовать централизованное управление
группой реле
,
установленных на одном этаже здания
(
каждое реле должно быть снабжено
GWD6671).
Посредством
GWD6672
возможно управлять из одного места
2
или более
группами централизованных реле
,
установленных на разных этажах
.
GW D6 671
ФАЛЬШ-МОДУЛЬ
Артикул
Макс. кол-во
DIN-модулей
Упаковка
GW D6 766
0.5
12
НАЗНАЧЕНИЕ: используется для обеспечения лучшего рассеивания тепла
,
когда несколько контакторов
/
реле установлены вплотную друг к другу
.
РЕКОМЕНДАЦИИПОРЕЖИМУРАССЕИВАНИЯТЕПЛА:
-
Рабочая температура до
40°C:
без ограничений
.
-
Рабочая температура от
40°C
до
55°C:
без ограничения для катушек
,
управляемых переменным током
, 1
фальш
-
модуль на каждые
3
смежных реле с катушками
,
управляемыми постоянным током
:
-
Рабочая температура от
55°C
до
70°C: 1
фальш
-
модуль на каждые
3
смежных реле с катушками
,
управляемыми переменным током
.
В этих условиях невозможна
смежная установка реле с катушками
,
управляемыми постоянным током
.
GW D6 766
РЕЛЕ КОНТРОЛЯ
РЕЛЕ ПЕРЕГРУЗКИ ПО ТОКУ, ОДНОФАЗНОЕ - AC
Артикул
Номинальное
напряжение (В)
Ток
управления (А)
Выходные
контакты
Ток при
замыкании (А)
Макс. кол-во
DIN-модулей
Упаковка
GW 96 906
230
В
ac
10
1
переключение
5
1
1/8
НАЗНАЧЕНИЕ: контроль перегрузки
:
выходной контакт меняет своё положение
,
когда значение силы тока превышает
"MAX".
Контроль минимального тока
:
выходной контакт меняет своё положение
,
когда значение силы тока падает ниже
"MIN".
Функция
"
окно
":
выходной контакт меняет своё положение
,
когда значение силы тока выходит за пределы диапазона
"MIN"-"MAX".
Диапазон настройки времени задержки срабатывания
:
от
0,1
с до
10
с
.
Для трёх режимов работы предусмотрена функция памяти превышения установленного порога
.
ПРИМЕЧАНИЕ: если необходимо контролировать токи выше
,
чем
10
А
,
используйте трансформатор тока
.
При необходимости
,
подключите выходной контакт к устройству
(
обычно
,
контактор
),
соответствующему характеристикам управляемой сети
.
GW 96 906
РЕЛЕ КОНТРОЛЯ ФАЗ - ДЛЯ 3-ФАЗНОЙ СЕТИ
Артикул
Номинальное
напряжение (В)
Напр.
упр-я (В)
Регулируемая
асимметрия
Выходные
контакты
Ток при
замыкании (А)
Макс. кол-во
DIN-модулей
Упаковка
GW 96 907
230/400
В
ac
230/400
В
ac
5% ... 25% 1
переключение
5
1
1/8
НАЗНАЧЕНИЕ: контроль последовательности фаз
:
если проверка показывает
,
что порядок фаз нарушен
,
выходной контакт меняет свой статус
.
Контроль наличия фазы или нейтрали
:
если одна из фаз или нейтраль пропадают
,
выходной контакт меняет свой статус
.
Контроль симметрии
:
если измеренное значение отклонения превосходит установленный предел
,
выходной контакт меняет свой статус
.
ПРИМЕЧАНИЕ: при необходимости
,
подключите выходной контакт к устройству
(
обычно
,
контактор
),
соответствующему характеристикам управляемой сети
.
GW 96 907
НОВИНКА
