Building > Монтажное оборудование > Коробки встроенного монтажа > Серия GREEN WALL

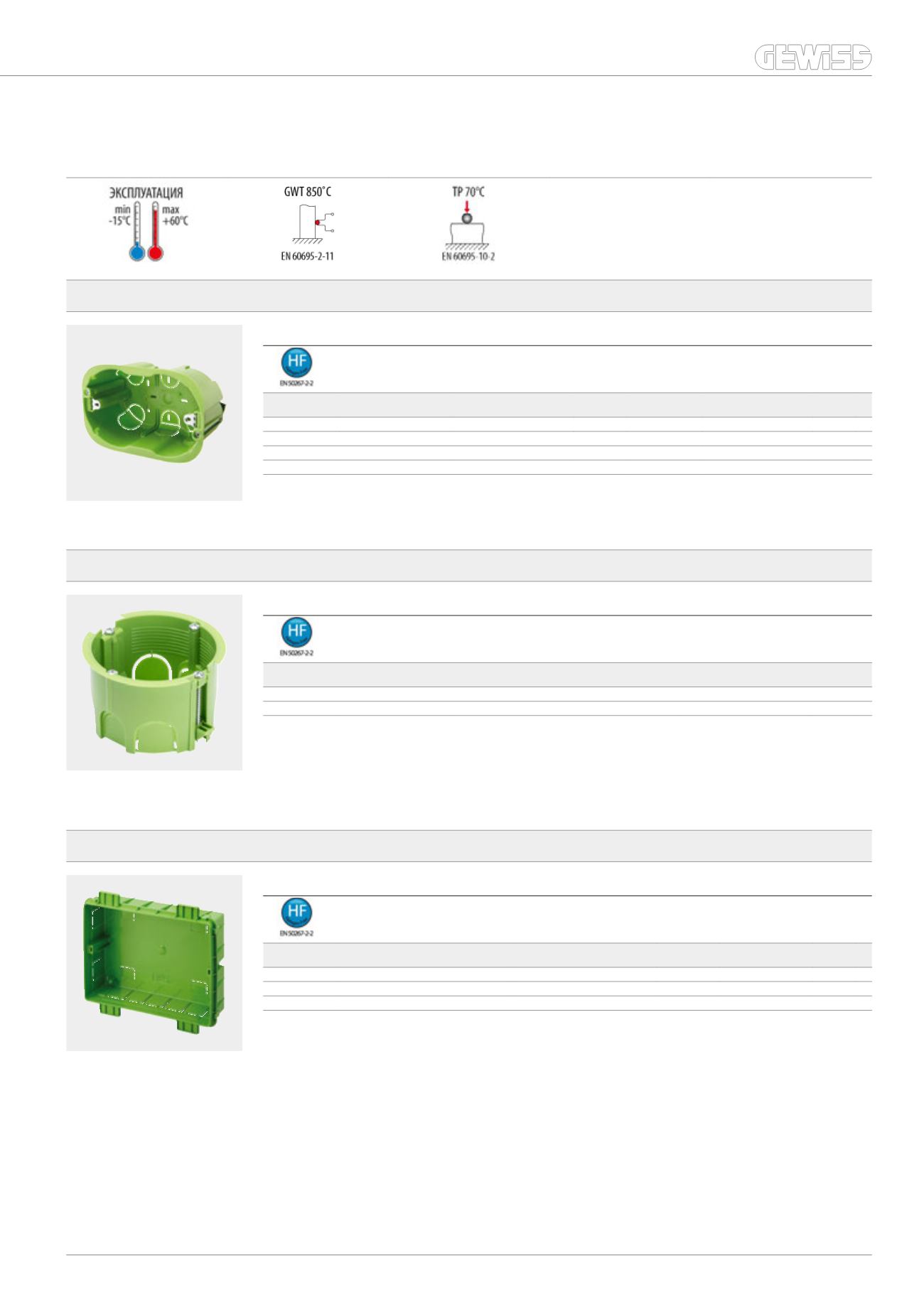

24 SC GREENWALL - МОНТАЖНЫЕ КОРОБКИ ДЛЯ УСТАНОВОЧНЫХ ИЗДЕЛИЙ, УСТРОЙСТВ
KNX И МОНИТОРОВ
КОРОБКИ ДЛЯ СУХИХ ПЕРЕГОРОДОК
ГЛУБОКИЕ КОРОБКИ ДЛЯ УСТАНОВОЧНОГО ЭЛЕКТРООБОРУДОВАНИЯ
Артикул
Описание
Монтаж суппортов
межцентр. расст.
К-во
отсеков
Габариты
ШxВxГ (мм)
Характеристики
Упаковка
GW 24 403 PM
3 модуля
83.5 мм
2
110x73x50
Безгалогенный
9/180
GW 24 404 PM
4 модуля
108.5 мм
2
133x73x50
Безгалогенный
2/120
GW 24 406 PM
6 модулей
100 мм
3
182x73x50
Безгалогенный
2/60
GW 24 237 PM
8 модулей (4+4)
108.5 мм
2
131x129x53
Безгалогенный
2/24
ХАРАКТЕРИСТИКИ:
высокая ударопрочность. Удаление заглушек без инструмента. GW24403PM, GW24404PM, GW24406PM с металлическими зажимами и вставками для
регулирования по глубине. GW24237PM оборудована ушками для монтажа на панелях или металлических основаниях.
для правильной установки прямоугольных коробок рекомендуется использовать коронку Ø 68 мм.
ПРИМЕЧАНИЯ:
оболочка типа H (в соответствии с EN60670-1) и типа Ha (в соответствии IEC60670-1).
GWT 850°C в соответствии с EN 60695-2-11, применительно к зелёным встраиваемым коробкам.
GW 24 403 PM
КРУГЛЫЕ КОРОБКИ ДЛЯ СУХИХ ПЕРЕГОРОДОК
КРУГЛЫЕ КОРОБКИ Ø65 С МОНТАЖНЫМИ ЗАХВАТАМИ
Артикул
Описание
Монтаж суппортов
межцентр. расст.
Размеры
(мм)
Упаковка
GW 24 234 PM
Круглая
60 мм
Ø65x45
5/200
GW 24 282 PM
Двойной
125x72x45
2/108
ХАРАКТЕРИСТИКИ:
высокая ударопрочность. для вертикального монтажа GW24282PM используйте 2 вертикально соединенных суппорта GW16821, или GW16822, или GW16823
(предварительно отломите соответствующие части обоих суппортов) и рамки Chorus International вертикальные, 2 поста, расстояние между центрами 57 мм; 4 винта в комплекте.
GW24234PM используется с суппортами GW16821, или GW16822, или GW16823 и рамками Chorus International. 4 винта в комплекте. Удаление заглушек без инструмента. Для
правильной установки круглых коробок рекомендуется использовать коронку Ø 68 мм.
ПРИМЕЧАНИЯ:
оболочка типа H (в соответствии с EN60670-1) и типа Ha (в соответствии IEC60670-1).
GWT 850°C в соответствии с EN 60695-2-11, применительно к зелёным встраиваемым коробкам. Для ввода кабеля выбить соответствующую преднарезанную часть корпуса, при
необходимости удалить заусенцы ножницами.
GW 24 234 PM
ВСТРАИВАЕМЫЕ КОРОБКИ ДЛЯ МОНТАЖА УСТРОЙСТВ KNX В СУХИЕ И ЛЁГКИЕ ПЕРЕГОРОДКИ
МОНТАЖНЫЕ КОРОБКИ ДЛЯ ДИСПЛЕЕВ И МОНИТОРОВ
Артикул
Описание
Монтаж суппортов
межцентр. расст.
К-во
отсеков
Габариты
ШxВxГ (мм)
Упаковка
GW 24 101 PM
Для Master ICE 10''
306x238x80
1/14
GW 24 102 PM
Для Master ICE 15''
396x306x85
1/6
GW 24 237 PM
Панели управления
108.5 мм
2
131x129x53
2/24
НАЗНАЧЕНИЕ:
GW24101PM для Master ICE 10'' GW12010CB и GW12010CN.
GW24102PM для Master ICE 15'' GW12015CB и GW12015CN.
GW24237PM также для прямоугольных коробок на 8 модулей (4+4).
ПРИМЕЧАНИЯ:
Оболочка типа H (в соответствии с EN60670-1) и типа Ha (в соответствии IEC60670-1).
GWT 850°C в соответствии с EN 60695-2-11, применительно к зелёным встраиваемым монтажным основаниям.
ХАРАКТЕРИСТИКИ:
коробки оборудованы ушками для монтажа на панелях или металлических основаниях для сухих перегородок.
GW 24 101 PM
