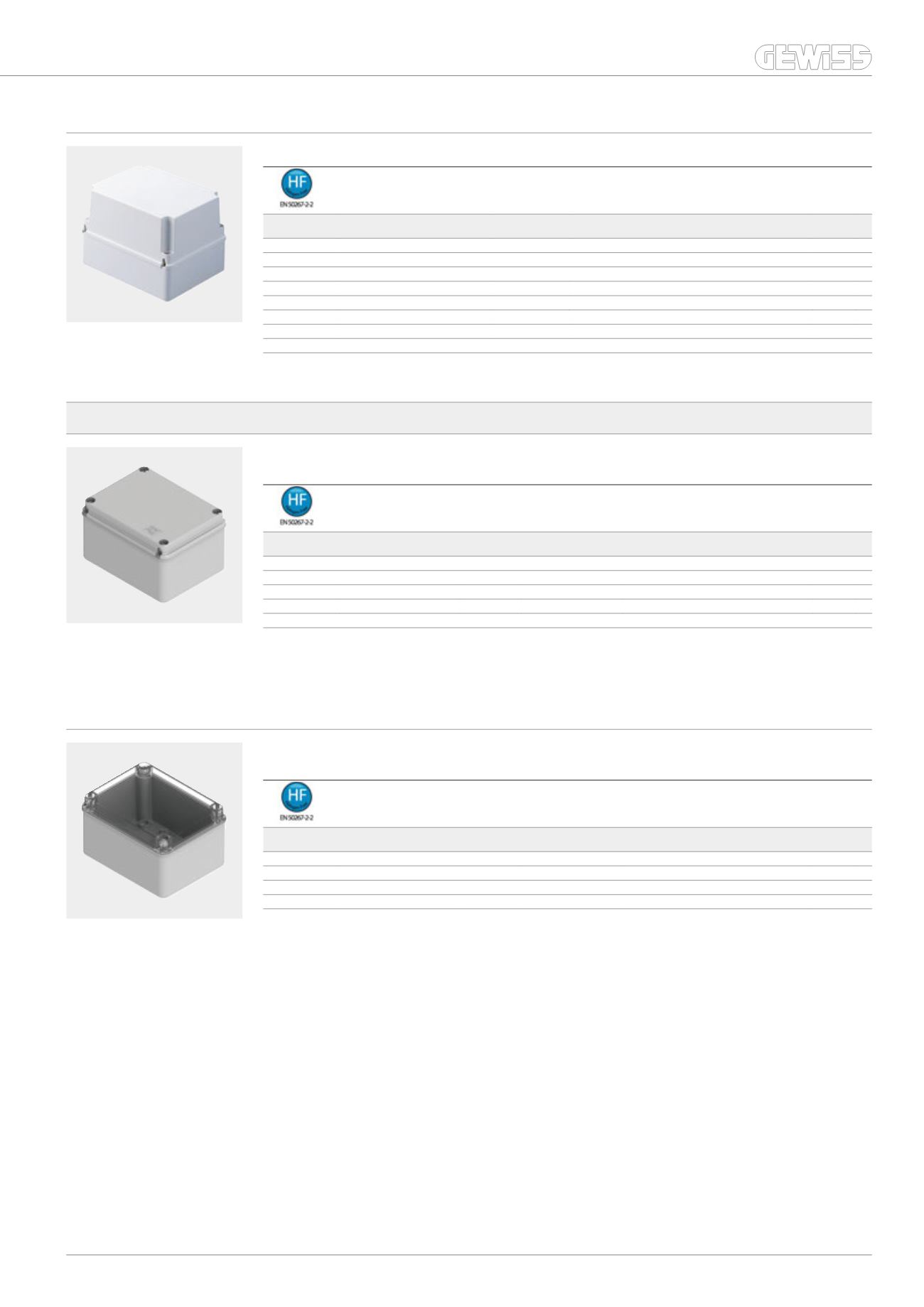

Building > Монтажное оборудование > Коробки накладного монтажа > Серия 44 CE
РАСПРЕДЕЛИТЕЛЬНЫЕ КОРОБКИ С ГЛУБОКОЙ КРЫШКОЙ НА ВИНТАХ - IP56 - ЦВЕТ СЕРЫЙ RAL 7036
Артикул
Внутренние размеры
ШxВxГ (мм)
Макс. Ø
отверстий
Винты крышки
(кол-во, тип)
Упаковка
GW 44 214
100x100x120
29 мм
4 - Нержавеющая сталь
45
GW 44 215
120x80x120
29 мм
4 - Нержавеющая сталь
55
GW 44 216
150x110x140
29 мм
4 - Нержавеющая сталь
24
GW 44 217
190x140x140
37 мм
4 изол. шарнирные герметичн.
16
GW 44 218
240x190x160
37 мм
4 изол. шарнирные герметичн.
12
GW 44 219
300x220x180
48 мм
4 изол. шарнирные герметичн.
7
GW 44 220
380x300x180
48 мм
4 изол. шарнирные герметичн.
3
GW 44 221
460x380x180
48 мм
6 изол. шарнирные герметичн.
2
КОМПЛЕКТПОСТАВКИ:
GW44221 заглушки для дополнительной изоляции.
ПРИМЕЧАНИЯ:
Для обеспечения дополнительной изоляции коробок и требуемой степени IP используйте заглушки на винты или кронштейны для настенного монтажа коробок
размером 190x140мм и более.
GW 44 217
БОЛЬШОЙ ВМЕСТИМОСТИ - IP56
РАСПРЕДЕЛИТЕЛЬНЫЕ КОРОБКИ ПОВЫШЕННОЙ ВМЕСТИМОСТИ И ПЛОСКОЙ КРЫШКОЙ НА ВИНТАХ - ЦВЕТ
СЕРЫЙ RAL 7035
Артикул
Внутренние размеры
ШxВxГ (мм)
Макс. Ø
отверстий
Полезная высота
основания
Винты крышки
(кол-во, тип)
Упаковка
GW 44 114
100x100x80
48 мм
63 мм
4 - Нержавеющая сталь
1/45
GW 44 117
190x140x110
54 мм
83 мм
4 изол. шарнирные герметичн.
1/16
GW 44 118
240x190x130
54 мм
100 мм
4 изол. шарнирные герметичн.
1/12
GW 44 119
300x220x170
54 мм
119 мм
4 изол. шарнирные герметичн.
1/7
GW 44 120
380x300x170
54 мм
119 мм
4 изол. шарнирные герметичн.
1/3
ПРИМЕЧАНИЯ:
для обеспечения дополнительной изоляции коробок и требуемой степени IP используйте заглушки на винты или кронштейны для настенного монтажа коробок
размером 190x140мм и более.
Для получения подробной информации для всех комбинаций коробка/монтажная плата, см. Инструкцию.
НАЗНАЧЕНИЕ:
используется для присоединения труб до Ø 40мм (для версии 100x100x80мм) и до Ø 50мм (для остальных типоразмеров).
ХАРАКТЕРИСТИКИ:
для артикулов GW44117; GW44118; GW44119; GW44120, Ui=750В в соответствии с EN 60670-1 и EN 60670-22. Для фотоэлектрических установок используйте
кронштейны для установки щитков на поверхности GW44621.
GW 44 117
РАСПРЕДЕЛИТЕЛЬНЫЕ КОРОБКИ ПОВЫШЕННОЙ ВМЕСТИМОСТИ С ПРОЗРАЧНОЙ КРЫШКОЙ НА ВИНТАХ
ЦВЕТ СЕРЫЙ RAL 7035
Артикул
Внутренние размеры
ШxВxГ (мм)
Макс. Ø
отверстий
Полезная высота
основания
Винты крышки
(кол-во, тип)
Упаковка
GW 44 137
190x140x110
54 мм
83 мм
4 изол. шарнирные герметичн.
1/16
GW 44 138
240x190x130
54 мм
100 мм
4 изол. шарнирные герметичн.
1/12
GW 44 139
300x220x170
54 мм
119 мм
4 изол. шарнирные герметичн.
1/7
GW 44 140
380x300x170
54 мм
119 мм
4 изол. шарнирные герметичн.
1/3
ПРИМЕЧАНИЯ:
для обеспечения дополнительной изоляции коробок и требуемой степени IP используйте заглушки на винты или кронштейны для настенного монтажа коробок
размером 190x140мм и более.
Для получения подробной информации для всех комбинаций коробка/монтажная плата, см. инструкцию.
НАЗНАЧЕНИЕ:
используется для присоединения труб до Ø 50 мм.
ХАРАКТЕРИСТИКИ:
для артикулов GW44137; GW44138; GW44139; GW44140, Ui=750В в соответствии с EN 60670-1 и EN 60670-22.
Для фотоэлектрических установок используйте кронштейны для установки щитков на поверхности GW44621.
GW 44 137
