ПРИМЕЧАНИЯ: Конфигурации, представленные в таблице, действительны ТОЛЬКО в случаях, когда пиковое значение тока указанного выключателя (в сответствии с предполагаемым током короткого
замыкания в точке установки) НЕ ПРЕВЫШАЕТ 17кА, или если предполагаемый ток короткого замыкания в конечной точке линии с ГРЩ НЕ ПРЕВЫШАЕТ 10кА.
Уточните выделяемую тепловую мощность согласно методу, указанному в техническом каталоге.
Комплекты фиксируются на стойках. Панели имеют высоту 2 модуля.
Аппараты MTX 160c и MTX 160 (3П и 4П) фиксируются на DIN-рейке кронштейнами, входящими в набор GW D8 261. Для аппаратов MTX 250 (3П и 4П) нужен комплект GW D8 262.
Для установки аппаратов в литых корпусах серии MTX вместе с соответствующими дифференциальными блоками на DIN-рейку, следует использовать специальные кронштейны, которые можно
найти в каталоге DIN.
В случае подвода кабеля снизу, советуем Вам поместить сверху от выключателя в литом корпусе/ выключателя-разъединителя сплошную панель, в этом случае можно будет намного проще
произвести разводку кабеля.
Выключатели-разъединители MSS не могут быть установлены на ту же DIN-рейку, что и аппараты в литых корпусах MTX, поскольку они имеют разную глубину.

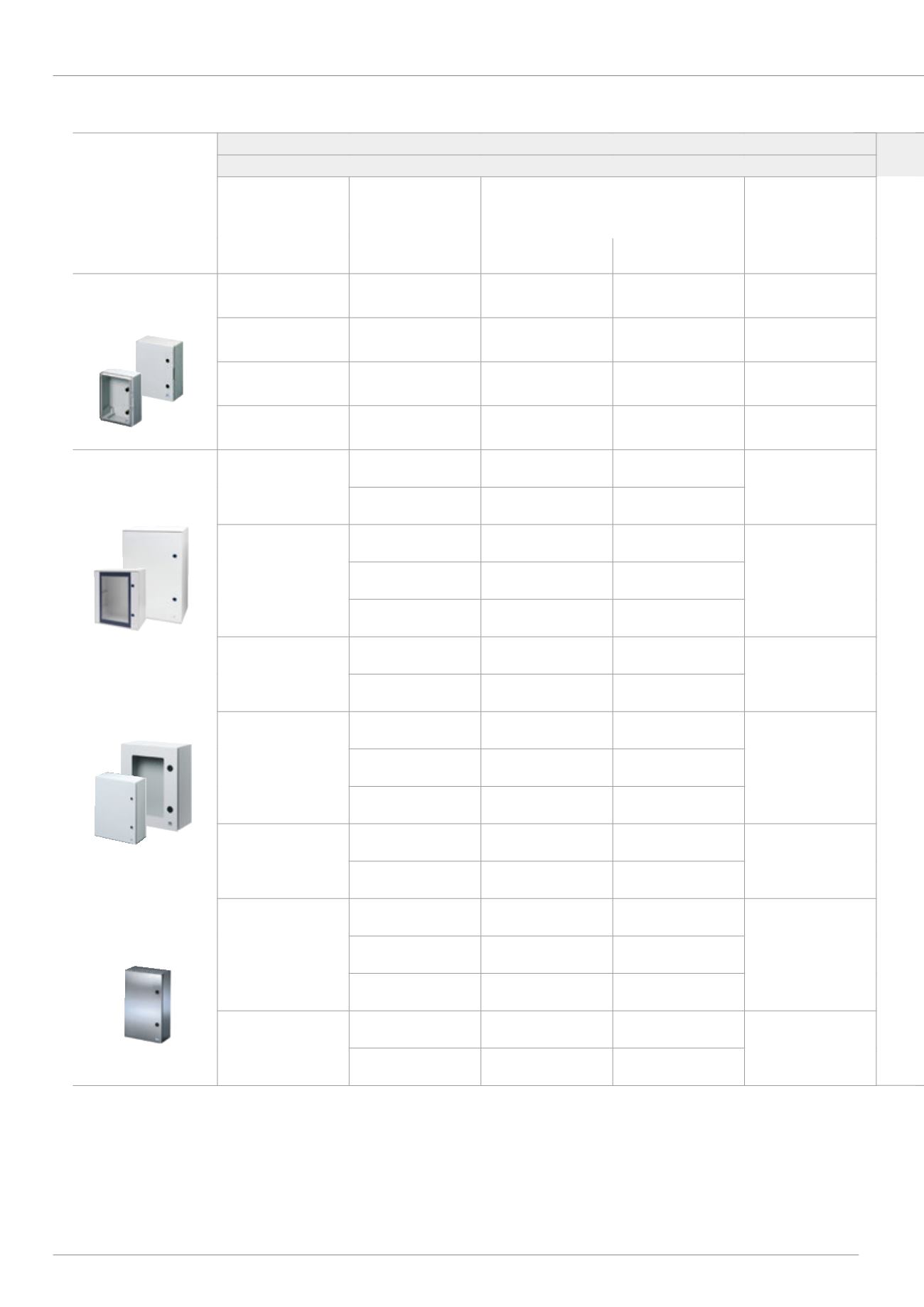

СОВМЕСТИМОСТЬ ЩИТКОВ СЕРИИ 46 С КОМПЛЕКТОМ ДЛЯ ВЫКЛЮЧАТЕЛЕЙ СЕРИИ MTX И КОМПЛЕКТОМ ДЛЯ ВЫКЛЮЧАТЕЛЕЙ-
РАЗЪЕДИНИТЕЛЕЙ СЕРИИ MSS
ЩИТОК
ГАБАРИТЫ
(ШxВxГ) мм
Материал
Артикул
Количество
DIN-модулей
СПЛОШНАЯ
дверь
Прозрачная
дверь
44 CEP
GWPLAST 120
IP55
200x254x135
GWPLAST 120
GW 44 808
GW 44 818
-
236x316x135
GWPLAST 120
GW 44 809
GW 44 819
8
316x396x160
GWPLAST 120
GW 44 810
GW 44 820
24 (12x2)
396x474x160
GWPLAST 120
GW 44 811
GW 44 821
32 (16x2)
46 QP
ЩИТ ИЗ ПОЛИЭСТЕРА
IP66
250x300x160
Полиэстер
GW 46 001 F
GW 46 201 F
-
Металл
GW 46 031
-
310x425x160
Полиэстер
GW 46 002 F
GW 46 202 F
36 (12x3)
Металл
GW 46 032
GW 46 232
Нержавеющая сталь
GW 46 052
-
405x500x200
Полиэстер
GW 46 003 F
GW 46 203 F
54 (18x3)
46 QM
МЕТАЛЛИЧЕСКИЙЩИТ
IP55
Металл
GW 46 033
GW 46 233
405x650x200
Полиэстер
GW 46 004 F
GW 46 204 F
72 (18x4)
Металл
GW 46 034
GW 46 234
Нержавеющая сталь
GW 46 054
-
515x650x250
Полиэстер
GW 46 005 F
GW 46 205 F
96 (24x4)
Металл
GW 46 035
GW 46 235
46 QX
ЩИТ ИЗ НЕРЖАВЕЮЩЕЙ
СТАЛИ
IP55
585x800x300
Полиэстер
GW 46 006 F
GW 46 206 F
140 (28x5)
Металл
GW 46 036
GW 46 236
Нержавеющая сталь
GW 46 056
-
800x1060x350
Полиэстер
GW 46 007 F
GW 46 207 F
180 (36x5)
Металл
GW 46 037
GW 46 237
