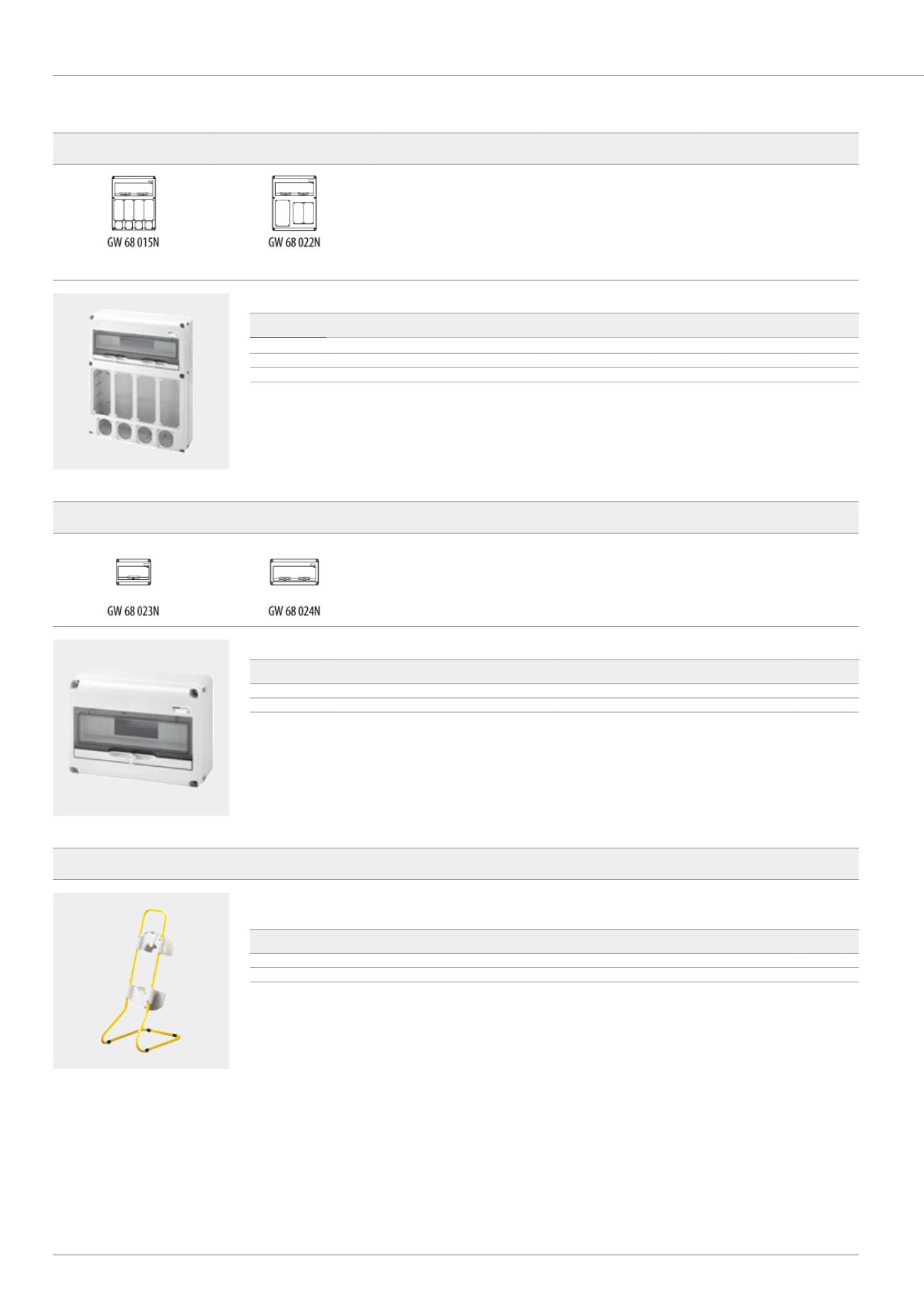

Серия 68 Q-DIN
102
Building > Монтажное оборудование > Комбинированные щитки IEC 309 > Серия 68 Q-DIN
Q-DIN 20 - НАКЛАДНОЙ МОНТАЖ - IP65
Q-DIN 20 ЩИТКИ ВЛАГОЗАЩИЩЁННЫЕ - НЕУКОМПЛЕКТОВАННЫЕ - ЦВЕТ СЕРЫЙ RAL 7035 - IP65
Артикул
Кол-во мест
для розеток
Кол-во загл.
в комплекте
Рассеиваемая
мощность А (Вт)
Рассеиваемая
мощность В (Вт)
Упаковка
Макс. кол-во DIN-модулей: 20
GW 68 015 N
4хIB 16/32A IP67 + 4хIEC макс. 3К+З 16A
2хIB 16/32A + 4хIEC 16A 30
92
2
GW 68 022 N
1 IB Верт. 63A IP67 + 2 IB Верт. 16/32A IP67
1 IB 16/32 A
30
92
2
КОМПЛЕКТПОСТАВКИ:
кабельные зажимы и 6 заглушек.
ПРИМЕЧАНИЯ:
Рассеиваемая мощность (В) рассчитана в соответствии с IEC 60890. Относится к перегреву в 40K (разница температур внутри и снаружи щита).
GW68015N: 4 панели 85x75 мм - могут быть оборудованы влагозащитными рамками COMBI-IN GW27401 и GW27403. Степень защиты IP65 обеспечивается при правильно
установленных на все свободные места заглушках.
Внешние габариты (ШхВхГ): 450x560x120 мм.
Безгалогенный материал согласно EN 50267-2-2.
GW 68 015 N
ДОПОЛНИТЕЛЬНАЯ СЕКЦИЯ Q-DIN ДЛЯ МОДУЛЬНЫХ ВЫКЛЮЧАТЕЛЕЙ - IP65
ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ Q-DIN - ЦВЕТ СЕРЫЙ RAL 7035 - IP65
Артикул
Макс. кол-во
DIN-модулей
Расс.
мощность (Вт)
Упаковка
GW 68 023 N
14
40
1/3
GW 68 024 N
20
52
1/3
ПРИМЕЧАНИЯ:
используется с Q-DIN 14 и 20 M для увеличения числа DIN-модулей. Рассеиваемая мощность (В) рассчитана в соответствии с IEC 60890. Относится к перегреву в 40K
(разница температур внутри и снаружи щита).
Внешние габариты GW68023N (ШхВхГ): 320x241x120 мм.
Внешние габариты GW68024N (ШхВхГ): 450x241x120 мм.
Безгалогенный материал согласно EN 50267-2-2.
GW 68 023 N
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
МЕТАЛЛИЧЕСКАЯ ПОДСТАВКА ДЛЯ ЩИТКОВ - ЦВЕТ ЖЁЛТЫЙ
С ДЕРЖАТЕЛЕМ КАБЕЛЯ ДО 20М
Артикул
Габариты
ШxВxГ (мм)
Для щитка
типа
Упаковка
GW 68 431
350x715x435
Q-DIN 10
1
GW 68 433
350x770x520
Q-DIN 14/20
1
ПРИМЕЧАНИЯ:
рекомендуется кабель H 07 RN - F 5x4 мм²; длина варьируется в зависимости от типа кабеля.
GW68433: система защиты Q-DIN от брызг.
GW 68 431
