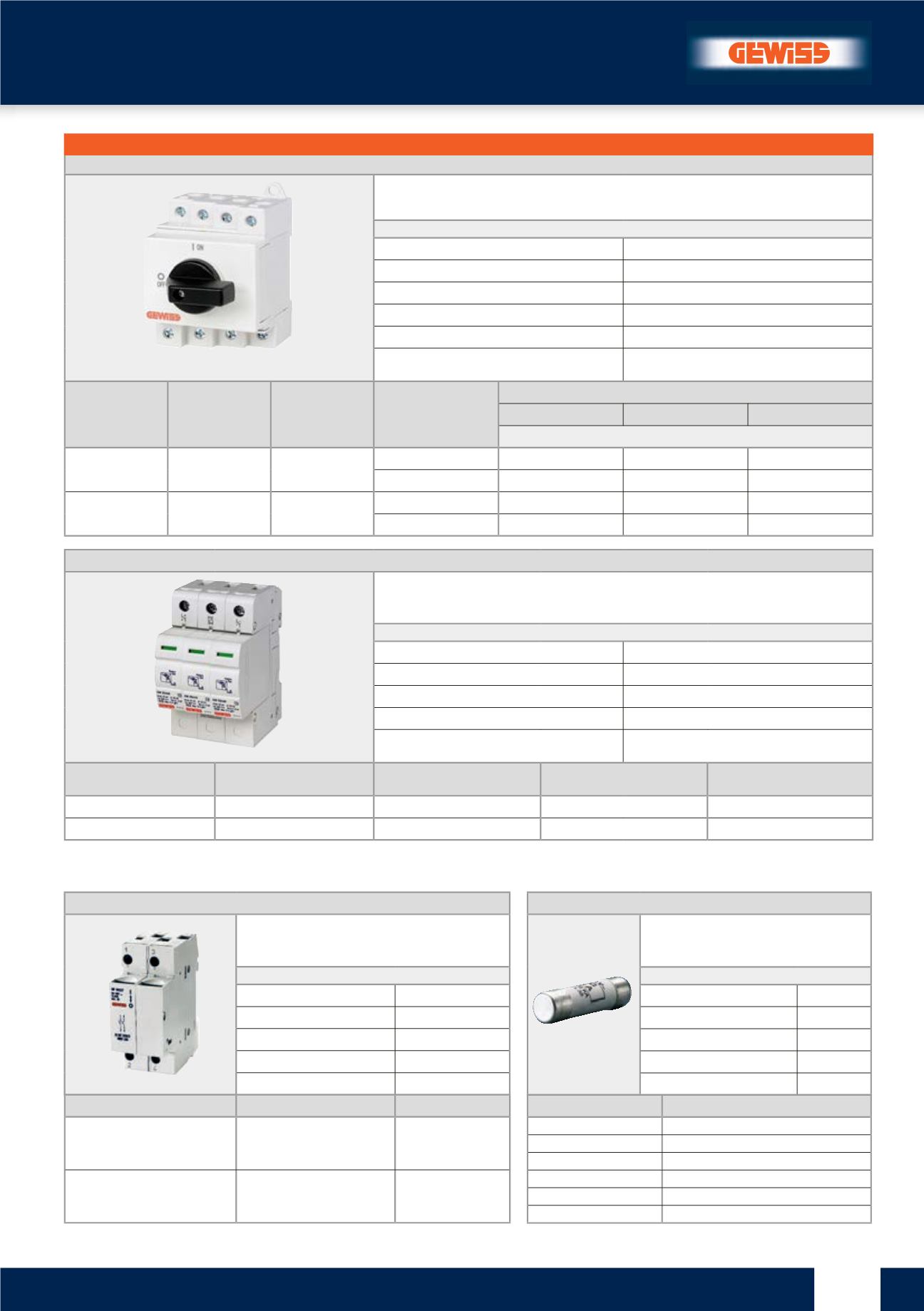

ODVODNICI PRENAPONA LST
Odvodnici prenapona s odvojivim uloškom
prikladni za fotonaponsku primjenu do 1000 V cc
TEHNIČKI PODACI
Važeća norma:
EN 61643-11
Klasifikacija:
Tip 2 (8/20 µs)
Nazivna odvodna struja (In):
20 kA
Maksimalna odvodna struja (Imax):
40 kA
Zaštita podrške:
ako je Icc > 100 A cc osigurač vrste gPV ≤ 20 A
ako je Icc < 100 A cc zaštita nije potrebna
Šifra
Nazivni napon odvodnika
(Un)
Maksimalni stalni
napon (Uc)
Razina zaštite
napona (Up)
Moduli
GW D6 426
600 V cc
700 V cc
≤ 2,6 kV
3
GW D6 428
1000 V cc
1170 V cc
≤ 4 kV
3
SERIJA 90 PV MODULARNI UREĐAJI ISTOSMJERNE STRUJE
PREKIDAČI ZA RAZDVAJANJE
Kompaktni prekidač za razdvajanje istosmjerne struje pogodan za postavljanje
u fotonaponske sustave do 32 A 1000 V cc
TEHNIČKI PODACI
Važeća norma:
EN 60947-3
Kategorija uporabe:
DC21B / DC22B
Nazivni izolacijski napon (Ui):
1000 V
Nazivni impulsni napon (Uimp):
8 kV
Operativna temperatura:
-40...+65 °C
Maksimalni dio vodiča:
16 mm² (čvrsti)
10 mm² (fleksibilni i sa stopicom)
Šifra
Moduli
Polovi
Kategorija
uporabe
Nazivni napon uporabe (Ue)
600 V cc
800 V cc
1000 V cc
Nazivna struja uporabe (In)
GW 96 186
3,5
2
DC21B
25 A
20 A
11 A
DC22B
6 A
2,5 A
1,5 A
GW 96 187
3,5
4
DC21B
32 A
32 A
32 A
DC22B
27,5 A
12,5 A
10 A
ZAMJENSKI ULOŠCI
- GW D6 446 prikladan za odvodnik napona GW D6 426.
- GW D6 448 prikladan za odvodnik napona GW D6 428.
NOSAČI OSIGURAČA ZA RAZDVAJANJE
Baza nosača osigurača za zaštitu i razdvajanje
fotonaponskih nizova.
TEHNIČKI PODACI
Važeća norma:
EN 60947-3
Kategorija uporabe:
DC20B
Nazivni napon uporabe (Ue):
1000 V cc
Nazivna struja (In):
20 A
Maksimalni gubitak snage:
3 W
Šifra
Polovi
Moduli
GW 96 226
1
1
GW 96 227
2
2
OSIGURAČI
Osigurači su tipa gPV kako i zahtijeva
fotonaponska primjena.
TEHNIČKI PODACI
Važeća norma:
IEC 60269-6
Dimenzije:
10,3 x 38 mm
Klasa intervencije:
gPV
Nazivni napon uporabe (Ue):
1000 V cc
Prekidna moć:
30 kA cc
Šifra
Nazivna struja (In)
GW 72 131
6
GW 72 132
8
GW 72 133
10
GW 72 134
12
GW 72 135
16
GW 72 136
20
