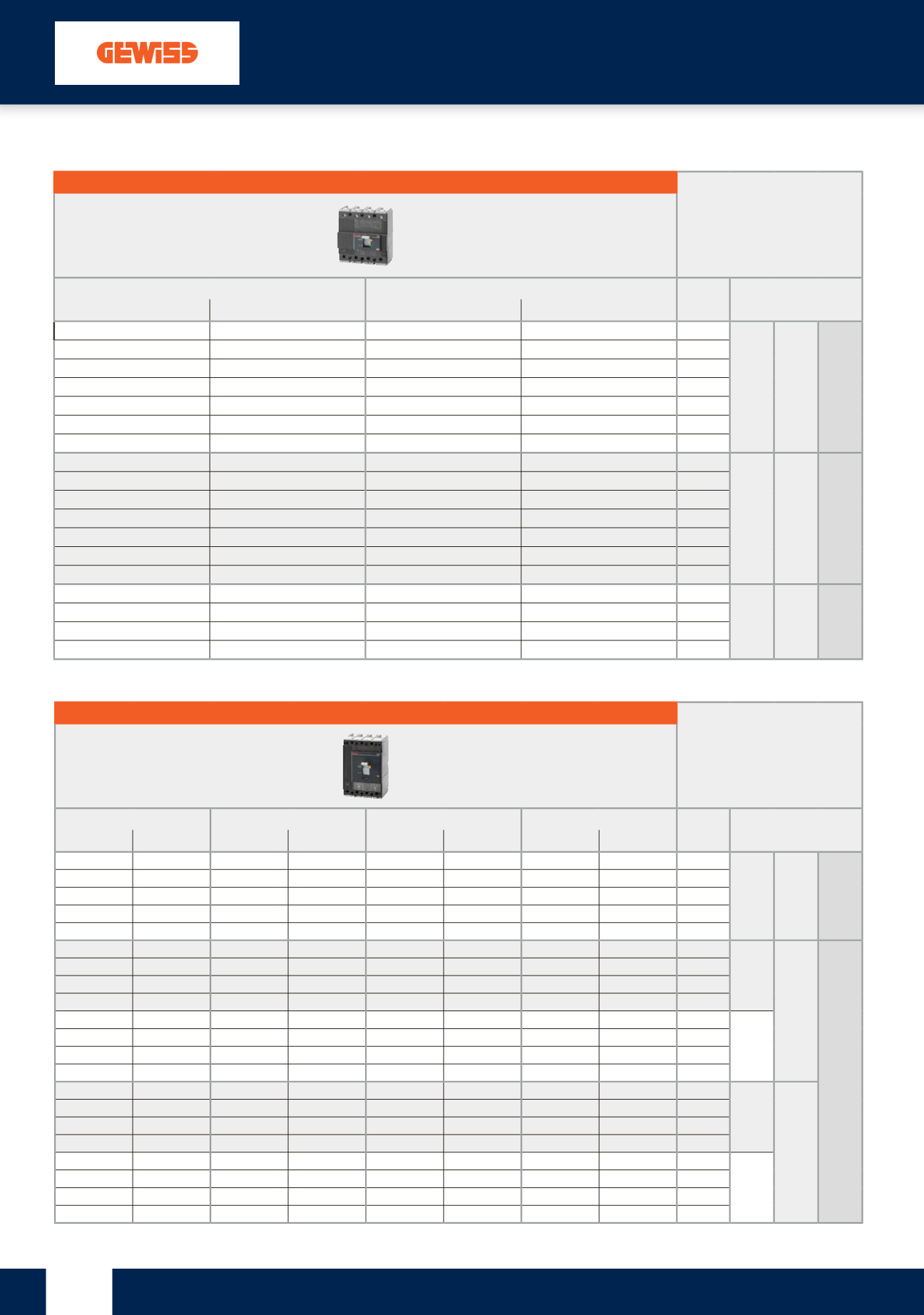

أنظمة الحماية

33 / 48

MTX 250
الإعتاق In التيار المقرر
[أمبير]
‏(63 كيلو أمبير) N ‏(05 كيلو أمبير)S
3P 4P 3P 4P
حراري مغناطيسي
TM1
الحد المغناطيسي
‎10 Ith
63 GW D7 201 GW D7 211 GW D7 221 GW D7 231
80 GW D7 202 GW D7 212 GW D7 222 GW D7 232
100 GW D7 203 GW D7 213 GW D7 223 GW D7 233
125 GW D7 204 GW D7 214 GW D7 224 GW D7 234
160 GW D7 205 GW D7 215 GW D7 225 GW D7 235
200 GW D7 206 GW D7 216 GW D7 226 GW D7 236
250 GW D7 207 GW D7 217 GW D7 227 GW D7 237
حراري مغناطيسي
حماية
TMG -
المولد الكهربائي
الحد المغناطيسي
‎3 Ith
63 GW D7 241 GW D7 251 GW D7 261 GW D7 271
80 GW D7 242 GW D7 252 GW D7 262 GW D7 272
100 GW D7 243 GW D7 253 GW D7 263 GW D7 273
125 GW D7 244 GW D7 254 GW D7 264 GW D7 274
160 GW D7 245 GW D7 255 GW D7 265 GW D7 275
200 GW D7 246 GW D7 256 GW D7 266 GW D7 276
250 GW D7 247 GW D7 257 GW D7 267 GW D7 277
مغناطيسي فقط
M -
حماية المحرك
الحد المغناطيسيIth 12÷6
100 GW D7 281 - GW D7 291 -
125 GW D7 282 - GW D7 292 -
160 GW D7 283 - GW D7 293 -
200 GW D7 284 - GW D7 294 -
MTX/E 320
الإعتاق In التيار المقرر
[أمبير]
‏(63 كيلو أمبير) N ‏(05 كيلو أمبير)S ‏(07 كيلو أمبير)H ‏(021 كيلو أمبير)L
3P 4P 3P 4P 3P 4P 3P 4P
حراريمغناطيسي TM2
Ith 10÷5
الحد المغناطيسي
100 GW D7 301 GW D7 311 GW D7 321 GW D7 331 - - - -
125 GW D7 302 GW D7 312 GW D7 322 GW D7 332 - - - -
160 GW D7 303 GW D7 313 GW D7 323 GW D7 333 - - - -
200 GW D7 304 GW D7 314 GW D7 324 GW D7 334 - - - -
250 GW D7 305 GW D7 315 GW D7 325 GW D7 335 - - - -
إلكتروني
SEP/1
I
100 GW D7 344 GW D7 364 GW D7 384 GW D7 404 GW D7 424 GW D7 444 GW D7 464 GW D7 484
160 GW D7 345 GW D7 365 GW D7 385 GW D7 405 GW D7 425 GW D7 445 GW D7 465 GW D7 485
250 GW D7 346 GW D7 366 GW D7 386 GW D7 406 GW D7 426 GW D7 446 GW D7 466 GW D7 486
320 GW D7 354 GW D7 374 GW D7 394 GW D7 414 GW D7 434 GW D7 454 GW D7 474 GW D7 494
LS/I
100 GW D7 341 GW D7 361 GW D7 381 GW D7 401 GW D7 421 GW D7 441 GW D7 461 GW D7 481
160 GW D7 342 GW D7 362 GW D7 382 GW D7 402 GW D7 422 GW D7 442 GW D7 462 GW D7 482
250 GW D7 343 GW D7 363 GW D7 383 GW D7 403 GW D7 423 GW D7 443 GW D7 463 GW D7 483
320 GW D7 353 GW D7 373 GW D7 393 GW D7 413 GW D7 433 GW D7 453 GW D7 473 GW D7 493
SEP/2
LSI
100 GW D7 347 GW D7 367 GW D7 387 GW D7 407 GW D7 427 GW D7 447 GW D7 467 GW D7 487
160 GW D7 348 GW D7 368 GW D7 388 GW D7 408 GW D7 428 GW D7 448 GW D7 468 GW D7 488
250 GW D7 349 GW D7 369 GW D7 389 GW D7 409 GW D7 429 GW D7 449 GW D7 469 GW D7 489
320 GW D7 355 GW D7 375 GW D7 395 GW D7 415 GW D7 435 GW D7 455 GW D7 475 GW D7 495
LSIG
100 GW D7 350 GW D7 370 GW D7 390 GW D7 410 GW D7 430 GW D7 450 GW D7 470 GW D7 490
160 GW D7 351 GW D7 371 GW D7 391 GW D7 411 GW D7 431 GW D7 451 GW D7 471 GW D7 491
250 GW D7 352 GW D7 372 GW D7 392 GW D7 412 GW D7 432 GW D7 452 GW D7 472 GW D7 492
320 GW D7 356 GW D7 376 GW D7 396 GW D7 416 GW D7 436 GW D7 456 GW D7 476 GW D7 496
GW D8 262 باستخدام ركيزة التثبيت DIN EN 50022 ملحوظة: يمكن تثبيتها بالقطاع
33
